機能性LLZOを複合化した3層構造固体電解質の開発とリチウム金属電池への応用

次世代の蓄電技術として、純リチウム（Li）を負極に用いるリチウム金属電池（Lithium Metal Batteries: LMBs）が注目を集めています。従来の汎用リチウムイオン電池に比べ極めて高い理論容量（約3860 mAh/g）を持つため、電気自動車（EV）の航続距離飛躍や高性能モバイル機器の実現に向けた有力な候補とされています。

しかし、従来の可燃性液体電解液を用いた場合、充電時にリチウムが樹枝状に結晶化して生じる「デンドライト」が短絡（ショート）や発火事故を引き起こすリスクがあります。また、電解液の分解や不安定な界面形成（Solid Electrolyte Interphase: SEI）による寿命低下も大きな課題です。

これらを解決するため、安全性と可撓性を兼ね備えた「全固体電解液」および「複合固体電解質（Composite Solid Electrolyte: CSE）」の研究開発が世界中で進められています。本論文は、全南大学校（韓国）のMincheol Chang教授らの研究チームが発表した、上記課題を克服する革新的な3層構造の複合固体電解質に関する研究成果です。

論文要約と関連技術情報

1. 論文の基本情報

タイトル: Surface-Functionalized LLZO-Incorporated Multilayer Composite Solid Electrolytes for Dendrite Suppression and Efficient Ionic Conduction in Lithium Metal Batteries
掲載誌: Advanced Materials (Volume 38, Issue 43, 2026年8月3日公開)
DOI: 10.1002/adma.73879
研究チーム: 全南大学校（Chonnam National University）高分子工学科 Mincheol Chang教授ら

2. 新しい3層複合固体電解質の設計とアプローチ

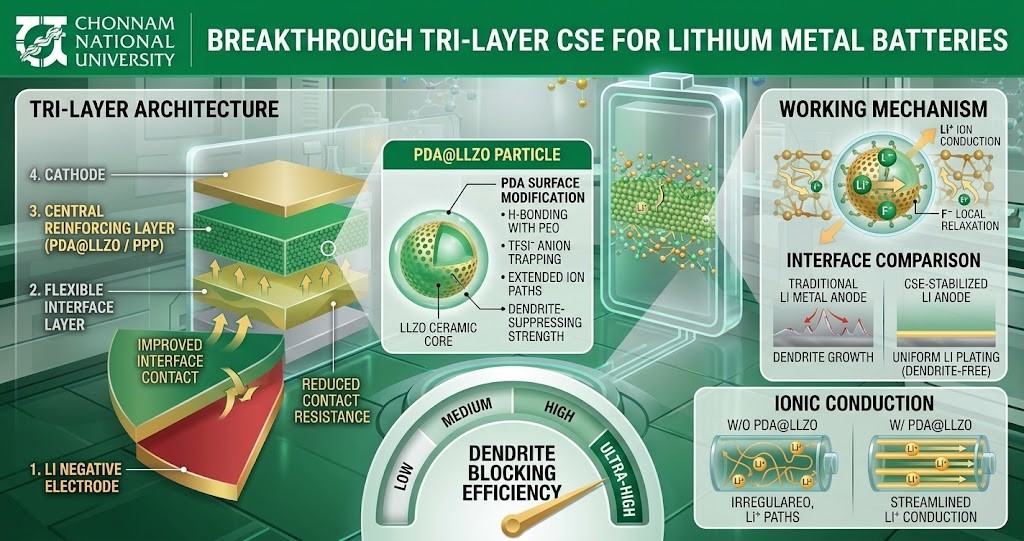

従来の単一高分子電解質（PEO系など）は可撓性に優れるものの、イオン伝導度が低く、力学強度が弱いためデンドライトの突き抜けを防げないという欠点がありました。本研究では、ムール貝（イガイ）が岩に固着する強力な接着タンパク質から着想を得て、機能性セラミック粒子と柔軟な高分子膜を融合した3層複合構造（Tri-layer architecture）を開発しました。

外層（両面）: 柔軟性に優れたPEO / LiTFSIマトリックス
- 電極（リチウム負極および正極）との密着性を高め、接触抵抗を劇的に低減します。
中央層: PDA@LLZO / PPP補強層
- ポリドーパミン（PDA）で表面被覆したガーネット型セラミック粒子（Li7La3Zr2O12: LLZO）と、柔軟な三ブロック共重合体（PPP）で構成されています。
作動メカニズム:
- PDA皮膜がPEO鎖との間に水素結合を形成してイオン伝導パスを拡張し、LLZOがPEOの結晶性を阻害してイオン伝導性を高めます。
- PDAがTFSIアニオン（陰イオン）を選択的に引き寄せることで、リチウムイオン（Li+）の移動自由度が高まります。
- 弾性を持つPPPエラストマーが機械的応力を緩和・分散し、デンドライトの貫通やクラックの進展を防ぎます。

3. フルセルの構成（Full-Cell Configuration）

実験および特性評価においては、主に以下のフルセル構成が採用されています。

正極（Cathode）: リン酸鉄リチウム（LiFePO4: LFP）正極
- 高い熱的・化学的安定性を持ち、固体電池評価に広く用いられる材料です。
- より高い電圧特性を確認するため、三元系正極であるNCM622（LiNi0.6Co0.2Mn0.2O2）との組み合わせにおける検証も実施されています。
電解質（Electrolyte）: 3層複合固体電解質膜（CSE-30）
- 中央層に30 wt%のPDA@LLZO粒子を含有させた最適な複合膜を使用しています。
負極（Anode）: 金属リチウム（Li）箔
- 純リチウム金属を直接負極として配置した構造（Li/LFPセルおよびLi/NCM622セル）となっています。

4. 主な性能指標・実験結果

高いイオン伝導性: 最適化された構造（CSE-30）において、60 deg Cで 5.60 x 10-3 S/cm、25 deg Cで 8.04 x 10-5 S/cm を達成し、従来の単一PEO電解質と比較して約4倍高まりました。
高いリチウムイオン輸送率（Li+ transference number）: 0.81（高いイオン輸送効率を示し、濃度分極を抑制）。
高い電位窓: 最高 5.6 V（vs. Li/Li+）の耐酸化・陽極安定性を実証。
長寿命・デンドライト抑制能力: リチウム対照セル（Li/Li Symmetric cell）テストにおいて、1000時間以上の安定したデンドライトフリー動作を確認。
フルセル評価性能: Li/LFPフルセル（0.5C条件）にて 133.6 mAh/g の放電容量を達成し、1000サイクル後も80%の容量維持率を達成。
SEI被膜の安定化: 電析処理後の分析により、フッ化リチウム（LiF）や高分子由来の有機成分に富んだ均一なSEI被膜の形成が確認されました。
安全・機械的耐性試験: LFP/Li構成で作製したパウチセル型フレキシブル電池において、折り曲げや部分的な切断（カット）を行ってもLEDの点灯を維持し、ショートや発火を起こさない高い安全性を実証。
