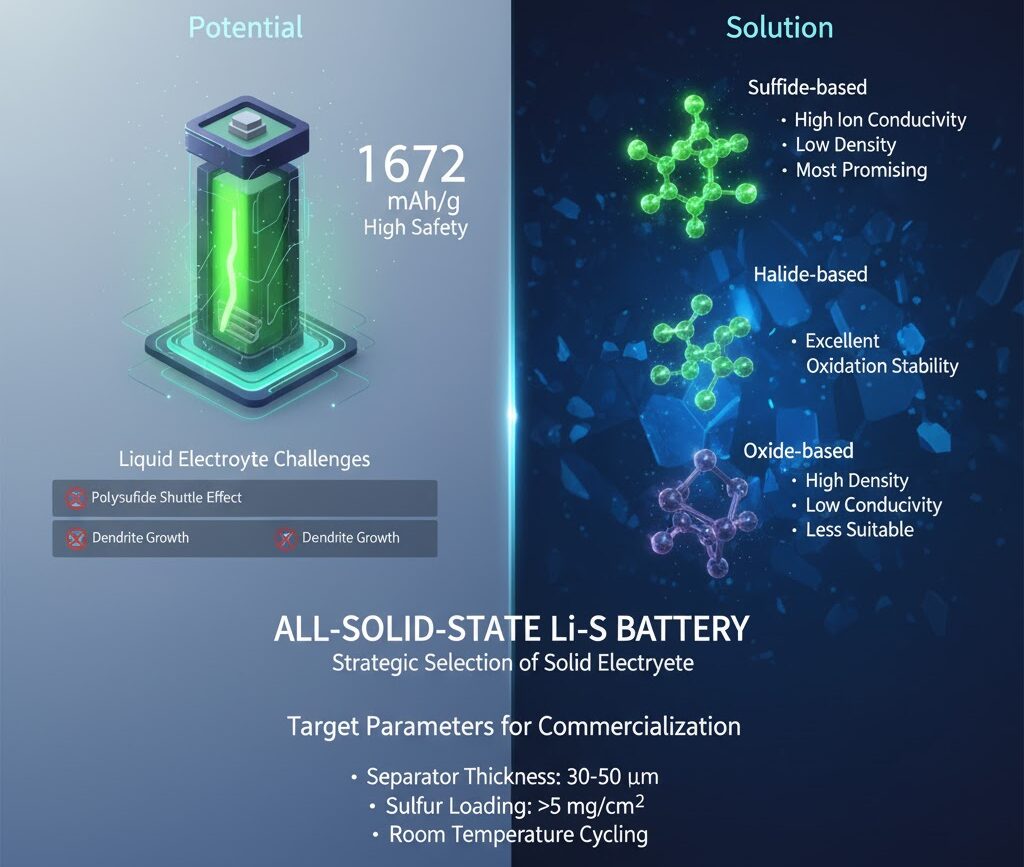

本論文は、高い重量エネルギー密度と高い安全性が期待される全固体リチウム硫黄電池 (ASSLSB) の商業化を達成するための固体電解質 (SSE) の戦略的選択に焦点を当てています。
🔋 ASSLSBのポテンシャルと課題
- ポテンシャル: 従来の電池の限界を超える高い理論容量（1672 mAh/g）と高い安全性を持ち、次世代のエネルギー貯蔵ソリューションとして有望です。
- 課題: 硫黄の電気的絶縁性、従来の液体電解質（LE）における多硫化物形成（シャトル効果）、リチウム金属負極のデンドライト成長といった問題に直面しています。ASSLSBはこのうちシャトル効果とデンドライト問題を原理的に解決します。
✨ 固体電解質（SSE）の戦略的選択と提言
研究は、硫黄正極とリチウム金属負極の両方の要件を満たすSSEのクラスを評価し、以下のように結論づけています。
| SSEのクラス | 特徴とASSLSBへの適合性 | 提言 |
| 硫化物系 | 高いイオン伝導率（> 3 mS/cm）、低密度（< 2 g/cm3）、優れた加工性。硫黄電池の正極・負極の要件に最も適合性が高い。 | 最有力候補。低密度が重量エネルギー密度最大化に有利。 |
| ハロゲン化物系 | 優れた酸化安定性。ただし、還元安定性が低いため、負極側に保護層が必要になる場合がある。 | さらなる開発で正極液としての使用が可能になる可能性あり。 |
| 酸化物系 | 非常に高い電気化学的安定性。しかし、高密度（> 3〜5 g/cm3）、低イオン伝導率（< 1 mS/cm）、加工が困難なため、高エネルギー密度化には不向き。 | ASSLSBへの適用は困難。 |
🌟 商業化に向けたベースライン SSE の提言
研究の標準化と加速のため、将来の研究で共通のベースラインSSEとして以下を採用することを提唱しています。
塩素化アルギロダイト： Li_6-x_PS_5-x_Cl_1+x_ (x = 0 – 0.5)
🎯 実用的な ASSLSB に必要な目標パラメータ
ラボ規模の研究を商業的な高エネルギー密度セル形式に移行させるために、以下の重要な指標を提示しています。
- セパレーターの厚み: 実用レベルの 30〜50 マイクロメートル。
- 硫黄の充填量: 5 mg/cm2 超。
- カソード硫黄含有量: 30 wt% 超。
- N/P 比 (負極/正極の容量比): 低い N/P 比（希薄な Li 金属負極の適合性を実証）。
- 動作条件: 低いスタック圧力および室温でのサイクル動作。
📝 関連情報：リチウム硫黄電池（Li-S）と全固体化の背景
1. 硫黄正極の優位性
- 高い理論容量: 硫黄は 1672 mAh/g という高い理論容量を持ち、既存のリチウムイオン電池の正極材料の数倍です。
- 低コストと資源量: 硫黄と炭素が主成分であり、資源が豊富で安価です。
2. 全固体化 (ASSLSB) の解決策
従来の液体電解質（LE）を使用した Li-S 電池が抱えていた根本的な課題を、固体電解質（SSE）の使用によって解決します。
- シャトル効果の抑制: SSE は多硫化物を溶解しないため、活物質の損失を防ぎます。
- デンドライト抑制と安全性向上: SSE が物理的な障壁として機能し、リチウム金属負極のデンドライト成長を抑制し、安全性を高めます。
ASSLSB は、Li-S 電池の高いエネルギー密度ポテンシャルと、高い安全性という利点を真に引き出すための重要な技術プラットフォームと見なされています。
コメント
